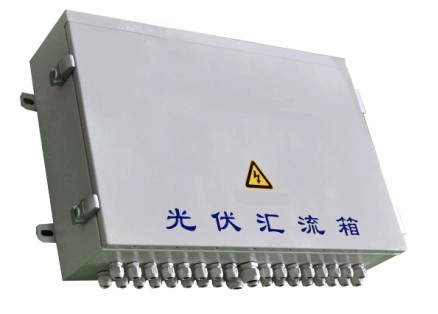

光伏匯流箱

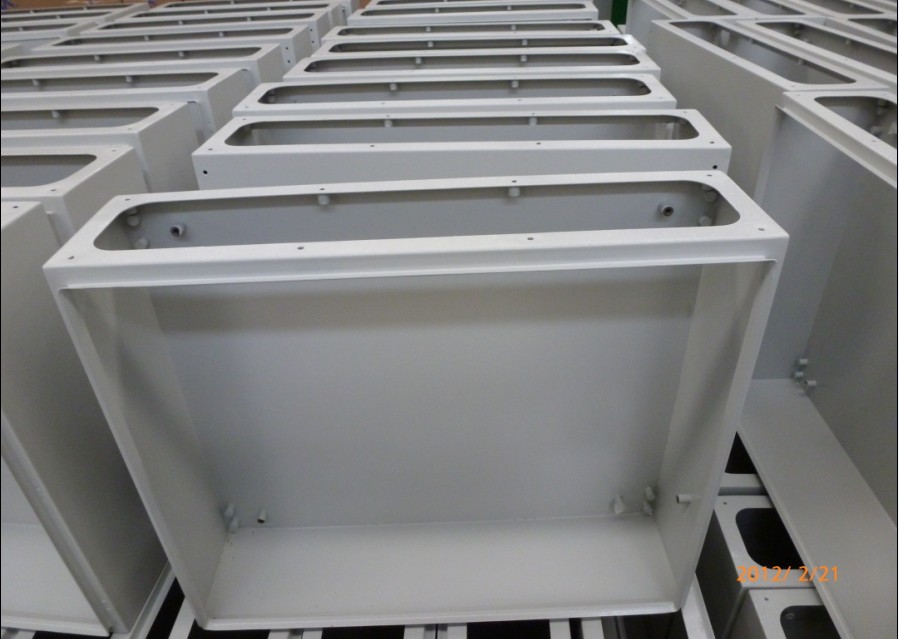

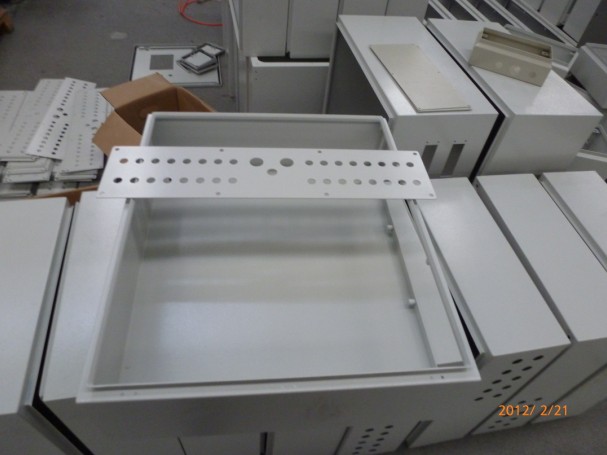

產品圖片
產品描述
光伏智能防雷匯流箱
一、產品概述：
光伏匯流箱用于連接光伏陣列及逆變器，提供防雷及過流保護，并監測光伏陣列的單串電流、電壓及防雷器狀態，短路器狀態。
專業的電氣設計，元件選型，可以保證長時間的穩定運行，本公司專業大型屏柜廠及獨有的生產工藝，保證了可靠、耐用的戶外
專業的電氣設計，元件選型，可以保證長時間的穩定運行，本公司專業大型屏柜廠及獨有的生產工藝，保證了可靠、耐用的戶外
箱體結構，安全、簡潔、美觀的內部布線，便于現場接線及維護。
二、產品特點：
采用高性能元器件，智能化設計。具有性能價格比高、外觀漂亮、安裝使用方便、效率高等眾多優點,可以真正達到IP65的防護等級?？梢詸z測箱體內電氣參數（例如：每路電流、電壓、防雷器狀態、斷路器狀態），并且通過RS485、無線等方式通信，克服光伏系統陣列監測不足，故障無法定位等不易管理缺陷，是光伏系統的高端產品。
智能檢測單元模塊化穿孔設計，安裝簡單方便，布局美觀；模塊都具有標準的RS485、無線等通訊接口，標準MODBUS規約傳送。浪涌保護器N+1采用國際或國內知名產品(例如：DEHN、PHEONIX、CITEL)。直流熔斷器選用國際或國內熔斷器座與熔芯（例如：BUSSMAN、LITTLEFUSE等）。防反保護二級管也均采用國內國際知名品牌
監控系統每路電流、電壓、防雷器狀態、開關狀態。具備4路、6路、8路、12路、16路等多個等級可以選擇或用戶定做。采用室外防雨掛鉤式結構、外殼防護等級達到IP65、具備防潮、防霉、防鼠的功能。通過金太陽、CE 等認證。
三、主要技術參數：
|
型號規格
|
JTPV-CBS4
|
JTPV-CBS8
|
JTPV-CBS16
|
|
最大輸入數
|
4路
|
8路
|
16路
|
|
最大電壓
|
1000V DC
|
||
|
支路熔斷器額定電流（可更換）
|
12A/16A/20A
|
||
|
輸出端子大小
|
PG21
|
||
|
防護等級
|
IP65
|
||
|
環境溫度/濕度
|
-25℃～+80℃/0～99%
|
||
|
寬×高×深
|
400×400×150(mm)
|
500×450×190(mm)
|
750×500×190(mm)
|
|
重量
|
12 kg（左右）
|
15kg（左右）
|
20kg（左右）
|
|
箱體材料
|
冷軋鋼板/不銹鋼/PC材質
|
||
|
通信方式
|
RS485/無線
|
||
|
測控模塊供電方式
|
220VAC/24VDC/自供電
|
||
